Introducción y guía de instalación del medidor inteligente SOLARMAN

El medidor inteligente SOLARMAN está especialmente diseñado para la gestión de la energía. Funciona para medir y controlar el consumo de electricidad de alquiler de apartamentos, electricidad doméstica, comercial e industrial, estación de carga, planta fotovoltaica, edificio inteligente, cadenas de tiendas y etc. Cuenta con alta fiabilidad, alta precisión, tamaño compacto y fácil de instalar, etc.

Medidor inteligente monofásico (WIFI)
Modelo de producto: DDZY422-D2
Tensión nominal: 220V

Medidor inteligente multifunción de seis circuitos (WIFI)
Modelo de producto: DTSD422-D3
Tensión nominal: 3 * V 220/380V

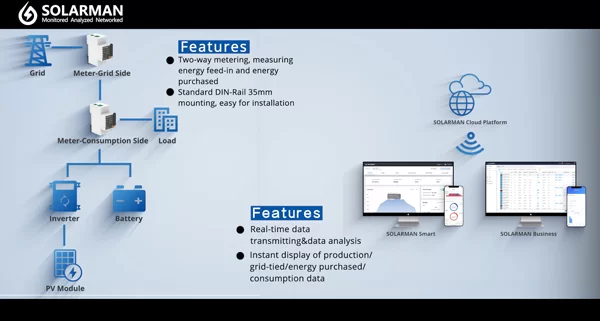

Características

Medición bidireccional, alimentación generosa de medida y energía comprada;
Montaje estándar DIN-Rail 35 mm, fácil para la instalación;
Transmisión de datos en tiempo real y análisis de datos mediante el usoNube SOLARMANPlataforma;
Visualización instantánea de datos de producción/conexión a la red/compra de energía/consumo.

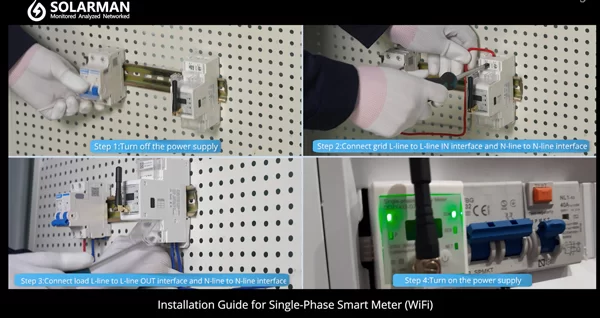

Guía de instalación para medidor inteligente monofásico (WiFi)

Paso 1: Apague la fuente de alimentación;
Paso 2: Conecte la línea L de la cuadrícula a la interfaz en línea L y la interfaz de línea N a la línea N;
Paso 3: Conecte la carga de la línea L a la interfaz de salida de línea L y la interfaz de línea N a la línea N;
Paso 4: Encienda la fuente de alimentación;

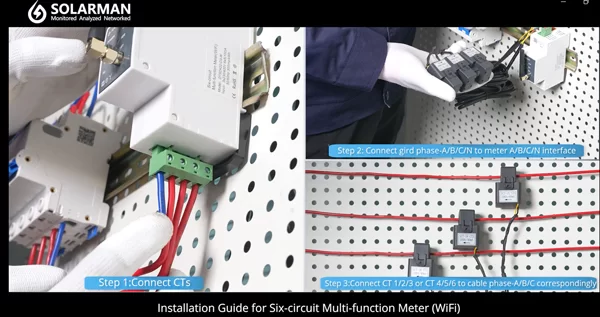

Guía de instalación para medidor multifunción de seis circuitos (WiFi)

Paso 1: Conectar CTs;
Paso 2: Conecte la fase de ceñir-A/B/C/N a la interfaz del medidor A/B/C/N;
Paso 3: Conecte CT 1/2/3 o CT 4/5/6 a la fase de cable-A/B/C correspondientemente;

Acceso rápido a la producción y consumo de energía en cualquier lugar y en cualquier momento.
El medidor inteligente SOLARMAN garantiza que todos los datos de medición cuenten.

Para la guía de video de instalación del medidor inteligente, visite:https://www.solarmanpv.com/video/
